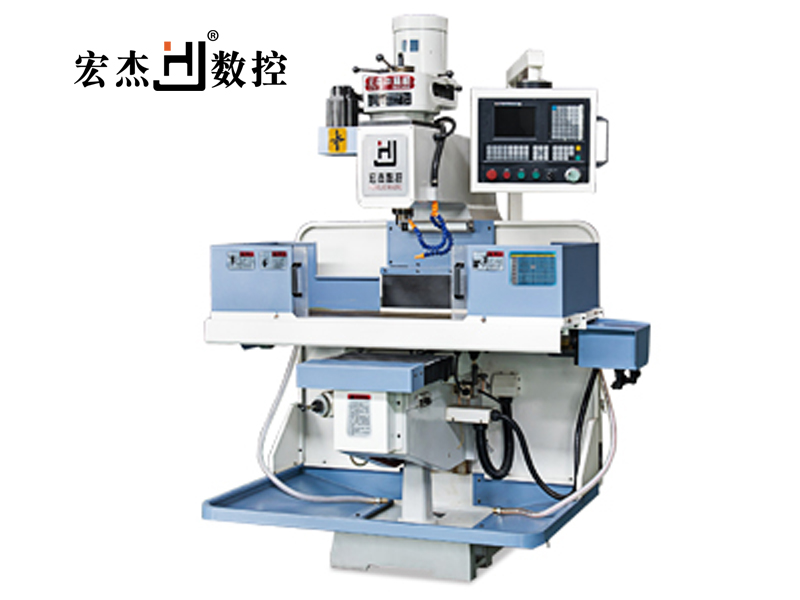

數控銑床對刀的目的

對刀的目的是通過刀具或?qū)Φ豆ぞ叽_定工件坐標系與機床坐標系之間的空間位置關系，并將對刀數據輸入到相應的存儲位置。它是數控加工中最重要的操作內容，其準確性將直接影響零件的加工精度。對刀操作分為X、Y向對刀和Z向對刀。

數控銑床對刀有以下幾點步驟

1、對刀方法：根據現有條件和加工精度要求選擇對刀方法，可采用試切法、尋邊器對刀、機內對刀儀對刀、自動對刀等。其中試切法對刀精度較低，加工中常用尋邊器和Z向設定器對刀，效率高，能保證對刀精度。

2、對刀工具

（1）尋邊器：尋邊器主要用于確定工件坐標系原點在機床坐標系中的X、Y值，也可以測量工件的簡單尺寸。尋邊器有偏心式和光電式等類型，其中以光電式較為常用。光電式尋邊器的測頭一般為10mm的鋼球，用彈簧拉緊在光電式尋邊器的測桿上，碰到工件時可以退讓，并將電路導通，發出光訊號，通過光電式尋邊器的指示和機床坐標位置即可得到被測表面的坐標位置，具體使用方法見下述對刀實例。

（2）Z軸設定器：Z軸設定器主要用于確定工件坐標系原點在機床坐標系的Z軸坐標，或者說是確定刀具在機床坐標系中的高度。Z軸設定器有光電式和指針式等類型，通過光電指示或指針判斷刀具與對刀器是否接觸，對刀精度一般可達0.005mm。Z軸設定器帶有磁性表座，可以牢固地附著在工件或夾具上，其高度一般為50mm或100mm。

3、對刀實例（1）X、Y向對刀

①將工件通過夾具裝在機床工作臺上，裝夾時，工件的四個側面都應留出尋邊器的測量位置。

②快速移動工作臺和主軸，讓尋邊器測頭靠近工件的左側；

③改用微調操作，讓測頭慢慢接觸到工件左側，直到尋邊器發光，記下此時機床坐標系中的X坐標值

④抬起尋邊器至工件上表面之上，快速移動工作臺和主軸，讓測頭靠近工件右側；

⑤改用微調操作，讓測頭慢慢接觸到工件左側，直到尋邊器發光，記下此時機械坐標系中的X坐標值

⑥若測頭直徑為10mm，則工件長度為-200.300-（-310.300）-10=100，據此可得工件坐標系原點W在機床坐標系中的X坐標值為-310.300+100/2+5=-255.300；

⑦同理可測得工件坐標系原點W在機械坐標系中的Y坐標值。
